Otwarte naczynie wzbiorcze jest jednym z tych elementów instalacji c.o., które same w sobie nie grzeją domu, ale decydują o bezpieczeństwie całego układu. Poniżej pokazuję, jak podłączyć naczynie wyrównawcze otwarte w praktyce: gdzie je zamontować, jak poprowadzić rury, jak dobrać pojemność i które błędy najczęściej kończą się zapowietrzaniem albo przelewem w złym miejscu. Z mojego punktu widzenia to temat, w którym precyzja naprawdę ma znaczenie, zwłaszcza przy kotłach na paliwo stałe i układach mieszanych.
Najważniejsze zasady przed montażem
- Otwarte naczynie przejmuje wzrost objętości wody i daje instalacji „bezpieczne ujście” bez pracy pod ciśnieniem.
- Rury bezpieczeństwa, wzbiorcza, przelewowa i odpowietrzająca muszą być drożne, bez zaworów i bez zwężeń.
- Naczynie montuje się wyżej niż najwyższy punkt instalacji, a miejsce montażu powinno być chronione przed mrozem.
- Pojemność dobiera się do objętości układu, najczęściej od minimum 4%, ale instrukcja źródła ciepła może wymagać więcej.
- Przelew musi być widoczny, bo to pierwszy sygnał, że układ jest źle napełniony albo pracuje nieprawidłowo.
Czym jest otwarte naczynie wzbiorcze i po co się je montuje
W otwartym układzie grzewczym woda ma kontakt z atmosferą, więc instalacja nie pracuje pod takim ciśnieniem jak układ zamknięty z naczyniem przeponowym. To właśnie dlatego otwarte naczynie wzbiorcze przejmuje nadmiar objętości wody przy nagrzewaniu i pomaga zabezpieczyć układ przed niebezpiecznym wzrostem ciśnienia. W praktyce jest to rozwiązanie szczególnie ważne tam, gdzie źródłem ciepła jest kocioł na paliwo stałe, kominek z płaszczem wodnym albo starsza instalacja grawitacyjna.
Ja traktuję ten element nie jako dodatek, ale jako część całego systemu zabezpieczenia. Jeśli naczynie jest źle dobrane albo źle podłączone, instalacja może się zapowietrzać, przelewać albo pracować niestabilnie. Dlatego zanim przejdę do samych rur, zawsze sprawdzam, czy w ogóle mamy układ otwarty i czy źródło ciepła faktycznie powinno z nim współpracować. Kiedy to jest jasne, można przejść do hydrauliki.

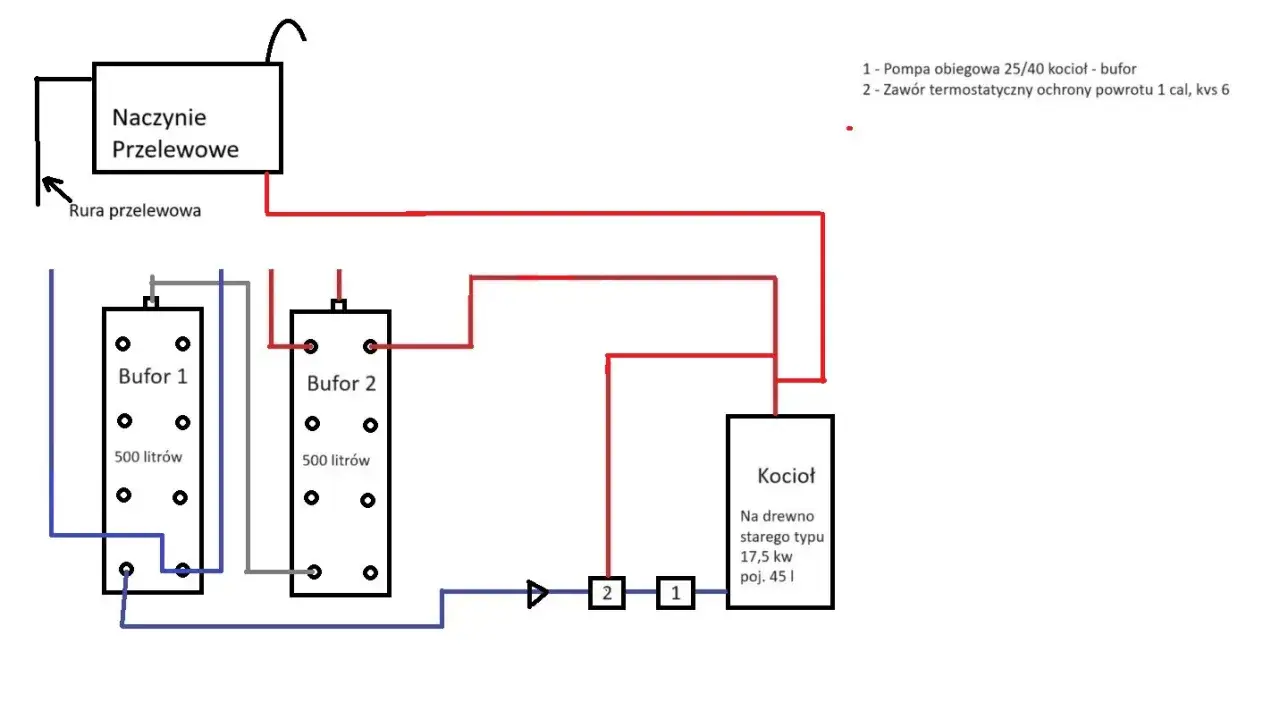

Jak wygląda poprawny układ rur przy podłączeniu
Ja najczęściej tłumaczę to wprost: poprawne podłączenie otwartego naczynia to nie jeden przewód, tylko zestaw czterech dróg o różnych funkcjach. Każda ma pilnować czegoś innego, a razem tworzą zabezpieczenie całej instalacji. Jeśli jedna z nich jest odcięta, załamana albo zbyt wąska, układ traci swój sens.
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Rura wzbiorcza | Odprowadza przyrost objętości wody z instalacji do naczynia. | Powinna iść bezpośrednio nad kotłem, bez zaworów i bez przypadkowych przewężeń. |
| Rura bezpieczeństwa | Łączy kocioł z powietrzną przestrzenią naczynia i chroni przy gwałtownym wzroście temperatury. | Musi być możliwie prosta, wolna od zaworów i ostrych załamań. |
| Rura przelewowa | Odprowadza nadmiar wody z naczynia. | Powinna prowadzić do widocznego miejsca zrzutu, tak aby wyciek dało się zauważyć od razu. |
| Rura odpowietrzająca | Ułatwia odpowietrzenie i sygnalizuje poziom napełnienia. | W praktyce nie może być mniejsza niż wymagająca tego instalacja, a w dokumentacjach spotyka się minimum 15 mm średnicy wewnętrznej. |
Najważniejsza zasada jest prosta: na tych przewodach nie montuje się armatury, która mogłaby zamknąć przepływ. Zawór odcinający na rurze bezpieczeństwa czy wzbiorczej to zły pomysł, bo właśnie te przewody mają działać wtedy, gdy instalacja zaczyna być najbardziej obciążona. Ja wolę myśleć o tym układzie jak o drodze ratunkowej dla wody: ma być krótka, czytelna i zawsze otwarta. To prowadzi już do samego montażu, czyli do tego, jak wykonać połączenie krok po kroku.
Jak wykonać podłączenie krok po kroku
Jeśli robi się to od zera, zaczynam od wyznaczenia najwyższego punktu instalacji. Naczynie musi znaleźć się wyżej niż cała reszta obiegu, tak aby w żadnym punkcie układu nie brakowało słupa wody potrzebnego do prawidłowej pracy i odpowietrzenia. W praktyce najlepiej, kiedy naczynie stoi w miejscu łatwo dostępnym, ale jednocześnie bezpiecznym termicznie.
- Wyznacz najwyższy punkt instalacji i trasę prowadzenia rur od kotła do naczynia.
- Zamontuj naczynie wyżej niż obieg grzewczy, najlepiej w miejscu o temperaturze powyżej 0°C.
- Poprowadź rurę wzbiorczą od górnej części kotła do dolnej części naczynia możliwie najkrótszą, ciągłą drogą.
- Podłącz rurę bezpieczeństwa do górnej strefy kotła i do powietrznej przestrzeni naczynia.
- Wyprowadź rurę przelewową do miejsca, w którym wypływ wody będzie widoczny i łatwy do skontrolowania.
- Dodaj rurę odpowietrzającą lub sygnalizacyjną zgodnie z dokumentacją urządzenia.
- Napełniaj instalację powoli i obserwuj, czy woda pojawia się w odpowiednim miejscu przelewu.
Przy prostym, pionowym prowadzeniu rur sprawa jest najłatwiejsza. Jeśli jednak budynek wymusza odcinki poziome, trzeba uważać na spadki, długość trasy i liczbę załamań. Zbyt długa droga albo źle poprowadzony fragment potrafią zrobić z dobrze pomyślanej instalacji układ, który wiecznie się zapowietrza. Kiedy rury są już rozplanowane, pozostaje jeszcze sprawa parametrów, bez których nawet poprawny schemat nie daje spokoju.
Jak dobrać wysokość i pojemność bez zgadywania
W otwartych układach nie dobierałbym naczynia „na oko”. Zbyt małe naczynie kończy się przelewaniem i częstym dolewaniem wody, a to z kolei zwiększa ryzyko korozji oraz zakłóceń pracy instalacji. W praktyce patrzę przede wszystkim na objętość całego układu i na wysokość montażu względem najwyższego punktu obiegu.
| Parametr | Praktyczna wartość | Co to oznacza w realnym montażu |
|---|---|---|
| Pojemność użytkowa | Minimum 4% objętości instalacji, a w części instrukcji spotyka się 5-7% | Dla instalacji 200 l to co najmniej 8 l, a dla 300 l już 12 l. |
| Wysokość H | Co najmniej 0,3 m nad najwyższym punktem obiegu; przy pompach na powrocie stosuje się też zależność od wysokości podnoszenia pompy | Jeśli instalacja ma pompę obiegową, nie warto liczyć tego „na oko”. |
| Maksymalna wysokość montażu | W jednej z instrukcji producentów podawane jest 15 m | Przy wysokich budynkach trzeba sprawdzić, czy układ otwarty nadal ma sens. |
| Temperatura miejsca montażu | Powyżej 0°C | Nieogrzewane poddasze bez izolacji to proszenie się o kłopot zimą. |
| Odcinek poziomy | Jeżeli nie da się prowadzić pionowo, w jednej instrukcji podano limit 40 m rzutu poziomego | To już sytuacja, w której warto bardzo dokładnie przejrzeć projekt. |
W dokumentacjach producentów spotyka się też konkretne średnice rur dla określonych mocy kotła. Dla urządzeń do 40 kW jeden z producentów podaje rurę bezpieczeństwa i wzbiorczą 25 mm nominalnie, czyli 27,2 mm średnicy wewnętrznej. To dobry przykład, że przy takich instalacjach nie opierałbym się na domysłach, tylko na karcie kotła i wymaganiach normowych. Gdy parametry są już dobrane, zostają jeszcze błędy wykonawcze, które psują nawet poprawny projekt.
Najczęstsze błędy, które psują cały układ
W praktyce widzę te same pomyłki powtarzane od lat. Część z nich wynika z pośpiechu, część z chęci uproszczenia instalacji, a część z przekonania, że „przecież to tylko zbiornik”. To właśnie te drobiazgi najczęściej kończą się problemami po pierwszym rozpaleniu.
- Wstawienie zaworu odcinającego na rurze bezpieczeństwa lub wzbiorczej. To blokuje funkcję ochronną całego układu.
- Zamontowanie naczynia zbyt nisko. Wtedy instalacja nie ma właściwego zabezpieczenia wysokościowego.
- Prowadzenie rur przez zimne, nieizolowane miejsce. Przy mrozie kończy się to zamarzaniem i rozszczelnieniem.
- Zbyt mała średnica rur albo zbyt wiele kolan. Przepływ staje się wtedy niepewny, a odpowietrzanie trudniejsze.
- Ukrycie przelewu w miejscu, którego nie widać. Jeśli woda ma gdzie uciekać, ale użytkownik tego nie zauważa, problem rośnie po cichu.
- Zbyt szybkie napełnianie instalacji. Powietrze zostaje w obiegu i później słychać je w grzejnikach albo przy pompie.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: w układzie otwartym każdy dodatkowy litr dolewanej wody wnosi tlen i minerały, więc częste uzupełnianie przyspiesza korozję. Jeśli naczynie przelewa się regularnie, to nie jest „uroda instalacji”, tylko sygnał, że trzeba wrócić do projektu albo do samego montażu. Po wyłapaniu tych pułapek warto zrobić jeszcze kontrolę po napełnieniu, bo właśnie wtedy wychodzą ostatnie błędy.
Co sprawdzić po napełnieniu i po pierwszym grzaniu
Po zalaniu instalacji nie zamykam tematu od razu. Zostawiam system do pierwszego cyklu pracy, bo dopiero nagrzanie i ostygnięcie pokazują, czy układ naprawdę działa tak, jak powinien. To prosty test, ale bardzo skuteczny.
Najpierw sprawdzam, czy woda pojawia się w przelewie w oczekiwanym momencie i czy poziom w naczyniu nie jest ani za niski, ani za wysoki. Potem słucham instalacji: jeśli słychać przelewanie, bulgotanie albo pompę pracującą głośniej niż zwykle, to zwykle znak, że gdzieś został kieszeń powietrzna. Po pierwszym dniu grzania wracam też do wszystkich połączeń i patrzę, czy nie ma wilgotnych śladów na złączkach.
W kolejnych dniach obserwuję, czy poziom wody nie spada zbyt szybko. Jednorazowe drobne korekty bywają normalne, ale częste dolewanie już nie. Wtedy zaczynam szukać przyczyny, zamiast uzupełniać wodę bez końca. To właśnie te ostatnie testy zwykle pokazują, czy układ jest gotowy na cały sezon, czy jeszcze wymaga poprawki.
Co bym zostawił sobie jako praktyczną zasadę na koniec
Przy otwartym naczyniu wzbiorczym najważniejsze są trzy rzeczy: wysokość, drożność i widoczny przelew. Jeśli te warunki są spełnione, instalacja ma dużo większą szansę działać stabilnie i bezpiecznie przez lata. Jeśli nie są, nawet dobry kocioł nie pomoże.
W większych domach, przy długich trasach rur i przy układach z kotłem na paliwo stałe albo kominkiem z płaszczem wodnym nie zostawiałbym tego „na oko”. W takich przypadkach lepiej poświęcić chwilę na sprawdzenie instrukcji i, jeśli trzeba, skorzystać z instalatora, niż później walczyć z przelewaniem, zapowietrzaniem i korozją. Dobrze podłączone otwarte naczynie nie zwraca na siebie uwagi, i właśnie o to chodzi.
