Najważniejsze rzeczy, które warto wiedzieć o wymienniku w CO
- Najczęściej stosuje się wymiennik płytowy, bo jest kompaktowy i dobrze oddziela dwa obiegi wody.
- Dobór nie kończy się na mocy kotła, bo liczą się też przepływ, powierzchnia wymiany i temperatura pracy.
- Wymiennik ma największy sens tam, gdzie trzeba połączyć różne układy, różne ciśnienia albo różne źródła ciepła.
- Źle zamontowany lub zabrudzony traci wydajność szybciej, niż wielu właścicieli domów zakłada.
- Przy zakupie warto patrzeć na liczbę płyt, króćce, ciśnienie pracy i osprzęt, a nie tylko na samą tabliczkę znamionową.
Do czego służy wymiennik ciepła w instalacji CO
Najprościej mówiąc, wymiennik ma przekazać energię cieplną z jednego obiegu do drugiego bez mieszania się wody. W praktyce oznacza to, że kocioł, pompa ciepła, węzeł cieplny albo inny generator ciepła może pracować w swoim układzie, a instalacja grzejnikowa lub podłogowa w drugim. Taki podział zwiększa bezpieczeństwo, ułatwia sterowanie i chroni elementy instalacji przed zanieczyszczeniami krążącymi w starych rurach.
Ja patrzę na ten element jak na hydrauliczny bufor bezpieczeństwa. Przydaje się szczególnie wtedy, gdy trzeba połączyć różne temperatury, różne ciśnienia albo różne standardy pracy, na przykład w układzie z kotłem na paliwo stałe i instalacją zamkniętą, przy modernizacji starego domu albo przy łączeniu grzejników z podłogówką. W prostym, nowym i dobrze zaprojektowanym układzie zamkniętym nie dokłada się go dla samej zasady. Jeśli nie ma wyraźnej potrzeby separacji obiegów, dodatkowy element tylko podnosi koszt i opory przepływu.
Właśnie dlatego przed zakupem warto odpowiedzieć sobie nie na pytanie „czy da się go wstawić”, tylko „co on ma rozwiązać”. To prowadzi prosto do konstrukcji samego urządzenia i tego, jak realnie przekazuje ciepło.

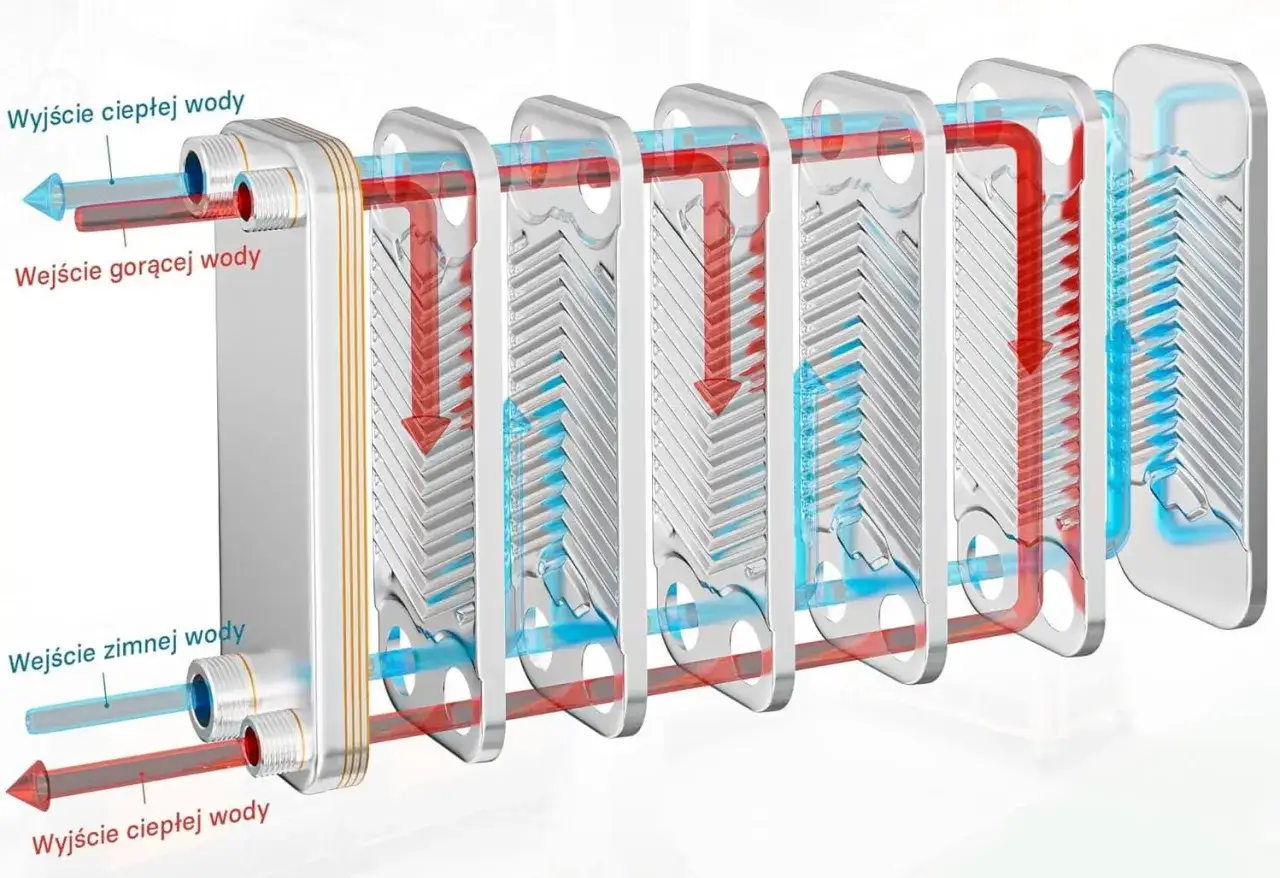

Jak działa płytowy wymiennik ciepła w praktyce
W domowych instalacjach najczęściej spotyka się wymiennik płytowy. W środku znajduje się zestaw cienkich, profilowanych płyt, między którymi płyną dwa osobne strumienie wody. Ciepło przechodzi przez metal, ale same media nie mają ze sobą kontaktu. To prosty mechanizm, ale jego skuteczność zależy od kilku rzeczy naraz.
Najważniejsze są trzy parametry:
- Powierzchnia wymiany - im większa, tym łatwiej przekazać energię.
- Różnica temperatur - im większa, tym szybciej ciepło przechodzi z jednego obiegu do drugiego.
- Przepływ - jeśli woda płynie zbyt wolno albo nierówno, wymiennik nie wykorzysta swojego potencjału.
W praktyce karbowane płyty wytwarzają turbulencje, które poprawiają odbiór ciepła. To jeden z powodów, dla których dobrze dobrany model potrafi być bardzo kompaktowy, a jednocześnie wydajny. W katalogach pojawia się moc w kW, ale ja zawsze patrzę na to ostrożnie, bo ta sama wartość bywa liczona przy różnych temperaturach zasilania. Dla użytkownika ważniejsze jest to, czy urządzenie ma odpowiednią powierzchnię wymiany i czy poradzi sobie z rzeczywistym przepływem w jego instalacji.
Właśnie tu zaczyna się wybór konkretnego typu, bo nie każdy wymiennik sprawdzi się tak samo dobrze w domu jednorodzinnym.
Jakie typy spotkasz w domowym ogrzewaniu
W praktyce domowej nie ma sensu wrzucać wszystkich wymienników do jednego worka. Różnią się budową, zakresem pracy i wygodą serwisową. Najczęściej rozważasz jeden z poniższych wariantów:
| Typ wymiennika | Gdzie się sprawdza | Mocne strony | Ograniczenia |
|---|---|---|---|
| Płytowy lutowany | Dom jednorodzinny, kocioł CO, podłogówka, układy mieszane | Kompaktowy, tani, bardzo popularny, dobry do typowych instalacji wodnych | Trudniej go naprawiać, zwykle wymienia się cały element |
| Płytowy skręcany | Większe układy, obiekty usługowe, instalacje o większej mocy | Łatwiejsza konserwacja, możliwość rozbudowy, wysoka wydajność | Większy, droższy i zwykle zbędny w typowym domu |
| Płaszczowo-rurowy | Układy przemysłowe i instalacje specjalne | Dobrze znosi trudniejsze warunki pracy | Zwykle mniej kompaktowy i słabiej pasuje do małych kotłowni |
Jeśli mówimy o zwykłym domu, najczęściej wygrywa wersja płytowa lutowana. Jest po prostu najbardziej praktyczna: zajmuje mało miejsca, dobrze współpracuje z popularnymi źródłami ciepła i nie komplikuje kotłowni. Wymiennik skręcany ma sens wtedy, gdy układ jest większy, bardziej obciążony albo wymaga częstszej obsługi. To nie jest lepszy wybór „na wszelki wypadek”, tylko rozwiązanie do konkretnego zastosowania.
Skoro typ mamy już uporządkowany, przechodzę do najważniejszej części: jak dobrać urządzenie tak, żeby nie kupić modelu za małego albo przewymiarowanego.
Jak dobrać model do mocy kotła i instalacji
Przy doborze nie patrzę wyłącznie na moc źródła ciepła. To ważny punkt startowy, ale nie jedyny. Sensowny zapas to zwykle około 10-15%, bo instalacja nie pracuje w laboratoryjnych warunkach. Jeśli wymiennik jest za mały, powstaje wąskie gardło: kocioł produkuje ciepło szybciej, niż da się je oddać, a to odbija się na stabilności pracy i komforcie.
Najważniejsze kryteria, które sprawdzam, są takie:
- Powierzchnia wymiany ciepła - często ważniejsza niż sama moc z katalogu.
- Liczba płyt - więcej płyt zwykle oznacza większą powierzchnię i lepszą wymianę, choć liczy się też geometria modelu.
- Średnice przyłączy - zbyt małe króćce potrafią zdusić przepływ.
- Ciśnienie i temperatura pracy - muszą pasować do całej instalacji, nie tylko do źródła ciepła.
- Materiał - w domowych układach standardem jest stal nierdzewna, bo dobrze znosi korozję.
- Opory przepływu - jeśli są zbyt wysokie, pompa będzie pracowała ciężej, a układ straci na wydajności.
Dla orientacji: w domowych instalacjach modele płytowe mają zwykle od kilkunastu do kilkudziesięciu płyt, a dla źródeł około 20 kW często pojawiają się konstrukcje rzędu 20-50 płyt. To jednak tylko punkt odniesienia, nie gotowa recepta. Dwie instalacje o tej samej mocy kotła mogą wymagać zupełnie innego wymiennika, jeśli różnią się temperaturą zasilania, długością obiegów albo jakością wody.
Cenowo sam wymiennik do domu jednorodzinnego często mieści się w widełkach od kilkuset złotych do około 1000 zł, ale po doliczeniu filtrów, zaworów, pomp i robocizny cały układ robi się wyraźnie droższy. I dobrze, bo oszczędzanie na osprzęcie zwykle kończy się później gorszą pracą całej instalacji. Gdy model jest już wybrany, o powodzeniu decyduje montaż i pierwsze uruchomienie.
Montaż i eksploatacja bez typowych błędów
Tu najczęściej wychodzą niedopatrzenia, które na etapie zakupu wydają się drobiazgiem. Wymiennik płytowy powinien pracować w pionie, bo wtedy łatwiej go odpowietrzyć i utrzymać właściwy przepływ. Poziomy montaż w typowych układach CO często kończy się zapowietrzaniem, gorszym odbiorem ciepła albo lokalnym przytkaniem.
Druga rzecz to filtracja. W praktyce przydają się filtry po obu stronach wymiennika, a w starszych instalacjach z osadami nawet separator magnetyczny lub dokładniejszy układ oczyszczania. Nie chodzi o przesadę, tylko o ochronę cienkich kanałów przed szlamem, rdzą i kamieniem. Jeśli instalacja była przez lata zaniedbana, wymiennik bardzo szybko pokaże każdy błąd po stronie brudnej wody.
Na montaż zwracam uwagę także w tych punktach:
- kierunek przepływu zgodny z oznaczeniami producenta,
- mocne, ale dostępne do serwisu podłączenia,
- łatwy dostęp do odpowietrzenia i filtrów,
- izolacja cieplna tam, gdzie ogranicza to straty,
- czysta instalacja przed pierwszym uruchomieniem, bez szlamu po remontach i płukaniu rur.
To właśnie na tym etapie widać, czy wymiennik będzie pracował latami bez problemów, czy stanie się kolejnym elementem do ciągłych interwencji. A kiedy zaczyna szwankować, objawy zwykle pojawiają się wcześniej, niż wielu właścicieli zauważa.
Jak rozpoznać, że wymiennik traci sprawność
Dobrze dobrany i dobrze zamontowany wymiennik pracuje długo, często ponad 10-15 lat, ale jego wydajność z czasem spada. Najczęściej winne są osady, kamień, zanieczyszczenia z instalacji albo zwykłe zużycie materiału. Problem nie zaczyna się od razu od awarii - zwykle najpierw pojawiają się sygnały ostrzegawcze.
Zwracam uwagę przede wszystkim na:
- wolniejsze nagrzewanie pomieszczeń niż wcześniej,
- większe zużycie paliwa przy podobnym komforcie cieplnym,
- nietypowe szumy, stukanie lub bulgotanie,
- różnice temperatur między zasilaniem a powrotem, które robią się nienaturalnie duże,
- wycieki lub zawilgocenie w okolicy urządzenia.
Jeśli po czyszczeniu filtrów i odpowietrzeniu układ dalej pracuje słabo, problem często siedzi właśnie w samym wymienniku albo w jakości przepływu. Wtedy nie warto zwlekać, bo obniżona sprawność przekłada się na rachunki i na pracę całego źródła ciepła. W praktyce lepiej wymienić urządzenie lub skorygować układ wcześniej, niż czekać na poważniejszą awarię.
Żeby nie wracać do tematu za rok w trybie gaszenia pożaru, przed zakupem i montażem warto zrobić jeszcze jedno krótkie sprawdzenie.
Przed zakupem sprawdź te trzy rzeczy
Jeśli mam doradzić tylko trzy rzeczy, które naprawdę robią różnicę, to są one bardzo konkretne. Po pierwsze, upewnij się, jaki układ łączysz: otwarty z zamkniętym, grzejnikowy z podłogowym, kocioł z węzłem czy dwa różne źródła ciepła. Po drugie, sprawdź, czy masz miejsce na poprawny montaż pionowy i na filtrację po obu stronach. Po trzecie, dobieraj model do realnego przepływu i temperatury pracy, a nie tylko do liczby z katalogu.
W praktyce dobrze dobrany wymiennik nie rzuca się w oczy. Po prostu pozwala instalacji działać spokojniej, czyściej i bardziej przewidywalnie. Jeśli połączysz właściwy typ urządzenia, sensowny zapas mocy, czystą instalację i poprawny montaż, zyskasz rozwiązanie, które faktycznie wspiera ogrzewanie domu zamiast dokładać kolejny punkt awarii. To właśnie taki wybór najbardziej się opłaca w domowej kotłowni.
