Rysunek zbrojenia ławy fundamentowej to jeden z tych detali, które decydują o tym, czy fundament będzie pracował spokojnie przez lata, czy zacznie sprawiać kłopoty już na etapie budowy. W praktyce nie chodzi tylko o same pręty, ale też o otulinę, rozstaw strzemion, naroża, połączenia i zgodność z projektem. Poniżej pokazuję, jak taki schemat czytać, na co patrzeć przed betonowaniem i które błędy są najdroższe do naprawy.
Najważniejsze rzeczy do sprawdzenia w zbrojeniu ławy
- Projekt powinien jasno podawać średnice prętów, rozstaw strzemion i otulinę betonu.
- Typowy układ to pręty podłużne spięte strzemionami, ale nie traktuj tego jako rozwiązania uniwersalnego.
- Otulina i dystanse są równie ważne jak sama stal, bo chronią zbrojenie przed wilgocią i przesunięciem.
- Naroża, zakłady i przejścia między odcinkami ławy trzeba czytać dokładniej niż prosty odcinek w rzucie.
- Jeśli pojawiają się słupy, schodki, różne poziomy posadowienia albo słaby grunt, schemat standardowy zwykle nie wystarcza.
Jak czytać rysunek zbrojenia, żeby nie pomylić detali
Ja przy takim detalu zaczynam od trzech rzeczy: widoku przekroju, opisu stali i oznaczeń przy narożach. Na rysunku ławy fundamentowej przekrój pokazuje, gdzie dokładnie leżą pręty względem betonu, rzut z góry mówi o przebiegu zbrojenia wzdłuż ściany, a opis techniczny dopowiada, z jakiej stali wykonuje się element i jak ją łączyć. Jeśli tych informacji nie ma, rysunek jest niepełny i nie powinien być traktowany jako instrukcja do pracy na budowie.
| Element na rysunku | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Przekrój ławy | Pokazuje wysokość i szerokość ławy oraz położenie prętów | Czy pręty nie są zbyt blisko gruntu albo krawędzi betonu |

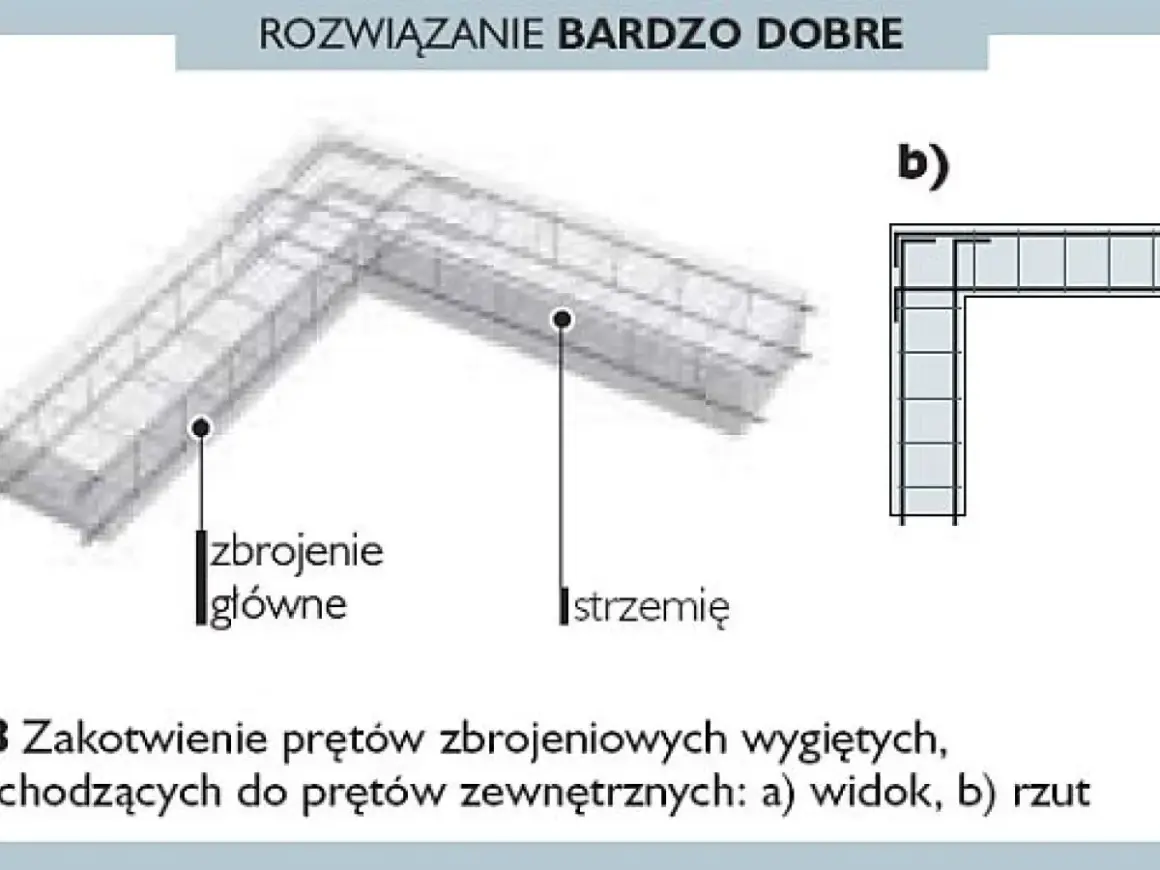

| Rzut z góry | Widać przebieg zbrojenia wzdłuż całej ławy, naroża i załamania | Czy w narożach nie brakuje odpowiedniego połączenia prętów |
| Oznaczenie typu 4Ø12 | Informuje o liczbie i średnicy prętów | Czy wykonawca nie zamienił średnicy na „podobną” z magazynu |
| Strzemiona | Spinają pręty podłużne i utrzymują geometrię kosza | Rozstaw, kształt i wymiar strzemion muszą zgadzać się z projektem |
| Otulina | To warstwa betonu między stalą a zewnętrzną powierzchnią ławy | Otulinę mierzy się do zewnętrznej krawędzi strzemienia, nie do środka pręta |
Jak wygląda typowy układ zbrojenia ławy fundamentowej
W domu jednorodzinnym najczęściej spotyka się układ oparty na czterech prętach podłużnych połączonych strzemionami. To jednak tylko przykład, nie uniwersalny przepis. W praktyce często pojawiają się pręty żebrowane o średnicy 12 lub 16 mm oraz strzemiona z pręta 6 mm, ale ostateczny dobór zawsze powinien wynikać z projektu konstrukcyjnego, obciążeń budynku i warunków gruntu.
Najprościej patrzeć na to tak: pręty podłużne przejmują główne siły, a strzemiona utrzymują je we właściwym położeniu i poprawiają pracę całego kosza. Jeśli ktoś proponuje „zrobić podobnie, bo wszędzie tak się robi”, traktuję to jako sygnał ostrzegawczy. Fundament nie jest miejscem na kopiowanie przypadkowych schematów.
- Pręty podłużne prowadzi się wzdłuż ławy, zwykle w jej dolnej i górnej strefie, zgodnie z projektem.
- Strzemiona utrzymują rozstaw i geometrię, dzięki czemu zbrojenie nie rozjeżdża się podczas betonowania.
- Otulina chroni stal przed wilgocią i korozją, a przy okazji zapewnia poprawną współpracę betonu ze zbrojeniem.
- Zakłady prętów muszą być wykonane tam, gdzie dopuszcza to projekt, a nie tam, gdzie akurat „najwygodniej” na budowie.
W dobrze przygotowanym detalu nie chodzi o efektowność, tylko o powtarzalność i kontrolę. Gdy układ jest prosty i czytelny, łatwiej go wykonać bez błędów, a to prowadzi prosto do etapu, w którym liczy się już sama technika montażu.
Jak wykonać zbrojenie na budowie krok po kroku
Najwięcej problemów nie wynika z samego projektu, tylko z tego, co dzieje się między projektem a betonem. Ja zawsze dzielę ten etap na kilka prostych kontroli, bo wtedy łatwiej wyłapać rzeczy, które na oko wyglądają dobrze, ale po sprawdzeniu już nie.
- Porównaj wykaz stali z rysunkiem. Sprawdź średnice, długości, liczbę prętów i ilość strzemion.
- Przygotuj podłoże. Jeśli ława ma być wykonywana na chudym betonie, łatwiej utrzymać równą otulinę i czystość zbrojenia.
- Ustaw dystanse. Nie opieraj stali na kamieniach, cegłach ani przypadkowych podkładkach.
- Zwiąż kosz zbrojeniowy. Drut wiązałkowy ma utrzymać geometrię, ale nie zastąpi poprawnego rozstawienia elementów.
- Sprawdź naroża i połączenia. To miejsca, w których najczęściej wychodzą błędy wymiarowe.
- Skontroluj wysokość kosza przed betonowaniem. Zbrojenie nie może „usiąść” po przejściu ludzi albo podczas układania betonu.
W praktyce najważniejsza jest nie sama obecność stali, ale jej pozycja w betonie. Jeśli pręty są za nisko, za blisko gruntu albo przesunięte podczas zalewania, cały detal traci sens. Dlatego przed betonowaniem robię jeszcze jedną, prostą rzecz: sprawdzam wszystko miernikiem lub taśmą, zamiast ufać wyłącznie oglądowi z góry. To właśnie ten moment często decyduje, czy fundament będzie poprawny od razu, czy zacznie wymagać tłumaczeń już po odbiorze.
Błędy, które najczęściej wychodzą dopiero po zalaniu
W fundamentach najgorsze są błędy niewidoczne od razu. Ława po wylaniu wygląda solidnie, ale jeśli zbrojenie zostało źle ustawione, problem potrafi wrócić po latach w postaci rys, zawilgocenia albo korozji stali. To dlatego tak mocno pilnuję detali, które dla laika wydają się „drugorzędne”.
- Za mała otulina - stal jest zbyt blisko powierzchni betonu i szybciej łapie wilgoć.
- Przesunięte strzemiona - kosz traci sztywność, a zbrojenie nie pracuje tak, jak zakładał projekt.
- Źle wykonane naroża - to częsty punkt koncentracji naprężeń i pęknięć.
- Zamiana średnicy prętów na „prawie taką samą” - oszczędność jest pozorna, bo zmienia się nośność elementu.
- Brudna albo skorodowana stal - pogarsza przyczepność i utrudnia prawidłowe betonowanie.
- Brak kontroli podczas betonowania - zbrojenie potrafi się przesunąć, jeśli nie ma dystansów i nadzoru.
Warto też pamiętać o odróżnieniu między drobną poprawką a błędem konstrukcyjnym. Krzywo zawiązany drut da się poprawić szybko. Źle ułożony kosz pod ścianą nośną już nie. Z takiego właśnie powodu kolejną rzeczą, którą trzeba umieć ocenić, są sytuacje, w których zwykły schemat po prostu nie wystarczy.
Kiedy trzeba odejść od prostego schematu
Nie każda ława wygląda tak samo. Gdy pojawiają się słupy, podciągi, duże różnice poziomów albo słabszy grunt, projektant zwykle zmienia układ zbrojenia, bo standardowy kosz może już nie dawać wystarczającego bezpieczeństwa. Ja traktuję to jako normalną rzecz, nie komplikację: fundament ma pasować do budynku i warunków działki, a nie odwrotnie.
| Sytuacja | Dlaczego standard może nie wystarczyć | Co zrobić |
|---|---|---|
| Słaby lub niejednorodny grunt | Obciążenia rozkładają się nierówno | Sprawdzić projekt i ewentualne wzmocnienia lub zmianę posadowienia |
| Ława schodkowa | Zmienia się geometria i kierunek pracy zbrojenia | Trzymać się detalu dla każdego stopnia osobno |
| Naroża i załamania ścian | Występują większe naprężenia i ryzyko pęknięć | Zwrócić uwagę na zakotwienie i ciągłość prętów |
| Wysoki poziom wód gruntowych | Rośnie znaczenie otuliny i jakości betonu | Nie upraszczać detalu bez akceptacji projektanta |
| Przebicia instalacyjne | Trzeba pogodzić zbrojenie z przejściami rur i przepustów | Uzgodnić miejsca przejść przed wiązaniem kosza |
Im bardziej złożony fundament, tym mniej miejsca na improwizację. Dlatego przy nietypowych detalach nie opieram się na „ładnym rysunku z internetu”, tylko na projekcie i decyzji konstruktora. To prowadzi do ostatniego, praktycznego kroku, czyli szybkiej kontroli tuż przed betonowaniem.
Co sprawdzić przed betonowaniem, żeby ława nie wymagała poprawek
Przed zalaniem betonu zawsze robię krótką, ale konkretną kontrolę. Nie zajmuje wiele czasu, a potrafi oszczędzić nerwów, kosztów i późniejszych dyskusji na budowie. Jeśli coś ma być poprawione, to właśnie teraz, a nie wtedy, gdy wszystko jest już przykryte betonem.
- Czy średnice i liczba prętów zgadzają się z projektem.
- Czy otulina jest utrzymana na całej długości ławy.
- Czy naroża i połączenia są wykonane zgodnie z detalem.
- Czy zbrojenie stoi stabilnie i nie przesuwa się pod naciskiem.
- Czy stal jest czysta, a miejsce betonowania przygotowane.
- Czy kierownik budowy lub osoba z uprawnieniami zaakceptowała układ przed wylaniem mieszanki.
Jeśli mam wskazać jeden moment, w którym najłatwiej uratować jakość fundamentu, to jest właśnie ten ostatni przegląd przed betonem. Dobrze przygotowany detal nie musi być efektowny, ale musi być czytelny, stabilny i zgodny z projektem. Właśnie wtedy zbrojenie staje się tym, czym powinno być od początku: spokojnym, niewidocznym fundamentem całej inwestycji.
