Łukowy wariant stropu Kleina to rozwiązanie, które nadal pojawia się w starych domach, kamienicach i budynkach gospodarczych, a przy remoncie potrafi zaskoczyć nawet doświadczoną ekipę. W tym tekście wyjaśniam, jak taki strop jest zbudowany, czym różni się od płaskiej wersji, kiedy można go bezpiecznie modernizować i jakie błędy najczęściej kończą się problemami z nośnością albo wilgocią. Z mojego punktu widzenia najważniejsze jest jedno: zanim cokolwiek dołożysz, skujesz lub zabudujesz, trzeba zrozumieć, jak ta konstrukcja naprawdę pracuje.
Najważniejsze fakty o tej konstrukcji w jednym miejscu
- To historyczny układ stalowo-ceramiczny, w którym ceglane wypełnienie między belkami tworzy łuk.
- Takie stropy spotyka się głównie w starszym budownictwie, obiektach gospodarczych i adaptacjach stylizowanych na zabytkowe.
- Typowe belki stalowe mają około 8-24 cm wysokości, a rozstaw najczęściej wynosi 100-160 cm.
- Nośność trzeba oceniać indywidualnie, bo zależy od stanu belek, cegieł, spoin i podpór.
- Przy remoncie największym ryzykiem jest dokładanie ciężkich warstw podłogi bez obliczeń.
- W modernizacji najlepiej sprawdzają się lekkie warstwy wyrównujące, izolacja akustyczna i staranne oddzielenie nowej podłogi od ścian.
Jak rozumieć łukowy wariant stropu Kleina
W praktyce budowlanej nazwy bywają używane szerzej, niż wynikałoby to z podręcznika. Mówiąc najprościej, chodzi o konstrukcję opartą na stalowych belkach, między którymi ułożono ceglane wypełnienie pracujące w formie łuku lub sklepienia odcinkowego. Taki układ lepiej wykorzystuje ściskanie materiału niż płaska, ceglano-stalowa płyta, dlatego często spotyka się go w piwnicach, przejazdach, starszych domach i obiektach, gdzie od spodu ważny był również efekt architektoniczny.
Ja traktuję go jako rozwiązanie, które powstało z połączenia dwóch potrzeb: nośności i rzemieślniczego wyglądu. Dziś nie wybiera się go z myślą o szybkim montażu, tylko raczej po to, by odtworzyć historyczny detal albo sensownie pracować z istniejącą konstrukcją. Jeśli ktoś widzi taki strop po raz pierwszy, powinien patrzeć nie na samą nazwę, ale na faktyczny układ belek, cegieł i zbrojenia. To właśnie one decydują o bezpieczeństwie. Skoro wiadomo już, o czym mówimy, warto przejść do budowy i typowych parametrów.
Jak jest zbudowany i jakie ma typowe parametry
Rdzeniem tej konstrukcji są stalowe belki dwuteowe, a przestrzeń między nimi wypełnia cegła ułożona tak, by przenosiła obciążenia przez ściskanie. W starszych realizacjach spotyka się cegłę pełną albo dziurawkę, zbrojenie w spoinach z bednarki lub prętów stalowych oraz deskowanie, na którym całość była murowana. W praktyce ważna jest też ochrona stali przed korozją, bo zawilgocenie potrafi osłabić całą konstrukcję szybciej, niż widać to na pierwszy rzut oka.
| Element | Typowe wartości | Co to oznacza w praktyce |
|---|---|---|
| Wysokość belek stalowych | około 8-24 cm | Im większy przekrój, tym większy potencjał nośny, ale wszystko trzeba sprawdzać w projekcie lub ekspertyzie. |
| Rozstaw belek | zwykle 100-160 cm, maksymalnie około 240 cm | Rzadszy rozstaw zwykle oznacza mniejszą sztywność całej płyty i większą ostrożność przy obciążaniu. |
| Grubość płyty lekkiej | około 6,5 cm | To lżejszy wariant, ale też mniej odporny na duże obciążenia użytkowe. |
| Grubość płyty ciężkiej | około 12 cm | Taki układ jest masywniejszy i zwykle lepiej znosi obciążenia, ale zwiększa ciężar własny stropu. |
| Masa własna | około 117 kg/m², 195 kg/m² albo 215-216 kg/m² | To dobry punkt odniesienia przy planowaniu remontu, bo ciężar nowej podłogi nie może być przypadkowy. |
| Zbrojenie | bednarka 1x20 do 2x30 mm albo pręty około 6-8 mm | Bez prawidłowego zbrojenia i pełnego otulenia zaprawą cała konstrukcja traci swoje założone parametry. |
W takich stropach spotyka się zwykle rozpiętości do około 6 m, ale to nie jest zaproszenie do zgadywania. Dwie podobne wizualnie konstrukcje mogą zachowywać się zupełnie inaczej, jeśli różnią się stanem zaprawy, oparciem belek albo późniejszymi przeróbkami. Dlatego przy ocenie patrzę zawsze na cały układ, a nie na pojedynczy element. Mając to uporządkowane, można sensownie odpowiedzieć na pytanie, kiedy taki strop ma dziś jeszcze uzasadnienie.
Gdzie taki strop ma jeszcze sens, a gdzie lepiej go nie projektować
Najczęściej spotkasz go w starych domach, kamienicach, obiektach gospodarczych i w budynkach, które mają zachować historyczny charakter. W nowych domach wybór pada zwykle na żelbet monolityczny albo prefabrykowany, bo łatwiej przewidzieć parametry, prowadzić instalacje i dobrać ocieplenie oraz izolację akustyczną. Łukowy wariant stropu Kleina nie jest więc rozwiązaniem „standardowym” dla współczesnej budowy domu, tylko raczej świadomym wyborem przy renowacji albo stylizowanej realizacji.
Jeśli ktoś planuje dom od zera, ja traktowałbym taki układ jako opcję niszową. Ma sens wtedy, gdy projekt wyraźnie tego wymaga: na przykład w obiekcie zabytkowym, w adaptacji starego budynku albo tam, gdzie od spodu chce się zostawić ceglany, wyrazisty sufit. W zwykłym domu jednorodzinnym częściej wygra rozwiązanie prostsze w wykonaniu i bardziej przewidywalne w eksploatacji. Z tego właśnie powodu warto uczciwie porównać zalety i ograniczenia, zanim zapadnie decyzja.
Co naprawdę przemawia za nim, a co działa przeciwko niemu
Największą zaletą tej konstrukcji jest to, że w swojej epoce była solidna, niepalna i znacznie sztywniejsza niż drewniane stropy, które zastępowała. Do dziś ceni się ją za charakter, trwałość i możliwość odtworzenia historycznego wyglądu. Problem zaczyna się wtedy, gdy ktoś chce potraktować ją jak współczesny strop systemowy. To nie ten typ konstrukcji.
| Cecha | Łukowy wariant stropu Kleina | Co zwykle daje współczesny strop |
|---|---|---|
| Wygląd | Bardzo charakterystyczny, często dekoracyjny od spodu | Neutralny, łatwy do ukrycia pod sufitem podwieszanym |
| Nośność | Zależna od konkretnego układu, stanu i projektu | Łatwiejsza do policzenia i przewidzenia |
| Masa | Dość duża, szczególnie w cięższych wariantach | Często lepiej kontrolowana pod kątem obciążeń |
| Prace remontowe | Trudniejsze, bo każda ingerencja wymaga ostrożności | Zwykle prostsze do modernizacji i prowadzenia instalacji |
| Izolacja akustyczna i termiczna | Wymaga dodatkowych warstw | Łatwiej ją zaprojektować od początku |
| Opłacalność w nowym domu | Rzadko uzasadniona | Zwykle wyższa, bo konstrukcja jest szybsza i bardziej przewidywalna |
Najważniejsze ograniczenia są trzy. Po pierwsze, ciężar własny. Po drugie, trudność w wykonaniu późniejszych przeróbek, zwłaszcza otworów i nowych przejść instalacyjnych. Po trzecie, wrażliwość na błędne warstwy podłogowe, które potrafią dołożyć zbyt dużo masy albo pogorszyć akustykę. Gdy te trzy rzeczy są pod kontrolą, strop może dalej dobrze pracować. Jeśli nie są, problemy pojawiają się zwykle szybciej, niż inwestor zakłada. Z tego powodu kolejny krok to ocena rzeczywistego stanu konstrukcji przed jakimkolwiek remontem.
Na co patrzę przed remontem albo adaptacją

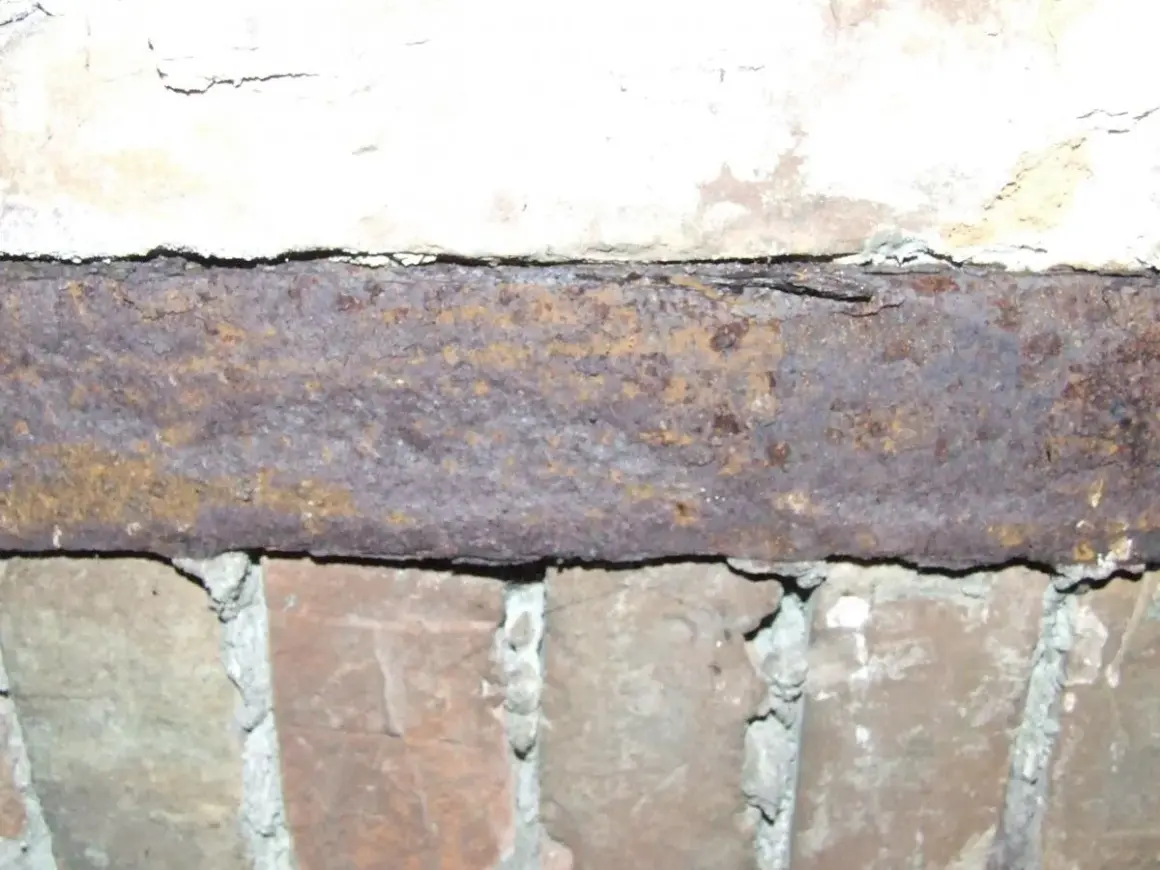

Przy takim stropie nie zaczynam od wykończenia, tylko od diagnozy. Najpierw sprawdzam, gdzie biegną belki, na czym są oparte i czy w murze nie widać śladów osiadania, pęknięć albo zawilgocenia. Potem patrzę na stal: korozja przy podporach, odspojenia, ugięcia i zarysowania przy spoinach są ważniejsze niż sam fakt, że cegła wygląda „staro”.
- Sprawdź, czy masz dokumentację starego budynku albo jakikolwiek projekt konstrukcyjny.
- Oceń stan belek stalowych, zwłaszcza przy oparciach na ścianach.
- Zwróć uwagę na pęknięcia w cegle i spoinach oraz na ślady zawilgocenia.
- Policz, co chcesz dołożyć na strop: wylewkę, płytki, ścianki działowe, ciężką zabudowę albo wannę.
- Nie zakładaj, że lekkie wizualnie wykończenie jest automatycznie lekkie konstrukcyjnie.
- Jeśli planujesz otwór lub zmianę funkcji pomieszczenia, zamów ocenę konstruktora zanim ruszysz z pracami.
W takich układach często widzę jeden błąd: inwestor zakłada, że skoro to cegła i stal, to „musi wytrzymać wszystko”. To myślenie jest ryzykowne. Dwie podobne podłogi mogą mieć zupełnie inny zapas bezpieczeństwa, bo różni je stan zaprawy, stopień korozji albo późniejsze dociążenie. Jeśli po oględzinach uznasz, że konstrukcja wymaga modernizacji, trzeba zrobić to rozsądnie, a nie ciężej.
Jak modernizować podłogę i izolację, żeby nie przeciążyć stropu
Przy remoncie podłogi najbezpieczniej myśleć warstwami, a nie jednym ciężkim „pakietem” wylewki. Na oczyszczonej płycie ceglanej dobrze sprawdza się paroizolacja, szczególnie nad pomieszczeniami mokrymi, takimi jak łazienka czy pralnia. Potem można ułożyć keramzyt do poziomu górnej płaszczyzny belek, zagęścić go powierzchniowo i dopiero dołożyć warstwę akustyczną z wełny mineralnej albo styropianu o realnie deklarowanych parametrach akustycznych.
Warstwy, które zwykle działają najlepiej
Następnie układa się folię jako warstwę poślizgową, a na niej jastrych cementowy zbrojony siatką lub włóknem rozproszonym. Jastrych warto oddzielić od ścian taśmą akustyczną, bo inaczej dźwięki uderzeniowe bardzo łatwo przenoszą się dalej. Taki układ ma sens, bo porządkuje obciążenia i poprawia komfort użytkowania bez niepotrzebnego dokładania masy.
Przeczytaj również: Strop drewniany czy betonowy - który wybrać? Porównanie i porady
Czego nie robić
- Nie wylewaj grubej, ciężkiej podłogi bez sprawdzenia nośności.
- Nie kuś belek ani spoin „na oko”, zwłaszcza przy planowaniu nowych otworów.
- Nie zakładaj, że zwykła pianka lub losowy styropian załatwią akustykę.
- Nie zostawiaj korozji belek bez zabezpieczenia, bo z czasem problem się pogłębia.
- Nie usuwaj warstw tylko dlatego, że wyglądają na stare, jeśli nie wiesz, jaką pełnią rolę.
Jeśli chcesz zostawić cegłę od spodu na widoku, to też wymaga porządku: oczyszczenia, uzupełnienia spoin i sprawdzenia stali. Sam efekt dekoracyjny nie może przykrywać pęknięć ani zawilgocenia. W dobrze zrobionym remoncie estetyka jest dodatkiem do bezpieczeństwa, a nie jego zamiennikiem. Zostaje jeszcze najważniejsza rzecz: co faktycznie warto zapamiętać, zanim podejmiesz decyzję o przeróbce.
Trzy decyzje, które robią największą różnicę przy takim stropie
Gdybym miał zostawić tylko jedną praktyczną zasadę, brzmiałaby tak: w konstrukcjach tego typu wygrywa nie ten, kto zrobi najcięższą podłogę, tylko ten, kto najlepiej rozpozna istniejący układ i dopasuje do niego nowe warstwy. Najwięcej problemów biorą się z pośpiechu, dokładania ciężaru „na oko” i zakładania, że historia konstrukcji jest równoznaczna z jej aktualną sprawnością.
- Najpierw ustal, co to za układ i gdzie naprawdę opierają się belki.
- Potem sprawdź, jaki ciężar chcesz dołożyć w podłodze i zabudowie.
- Dopiero na końcu wybieraj warstwy wykończeniowe, izolację i sposób prowadzenia instalacji.
Tak podchodzę do każdego stropu, który ma za sobą więcej lat niż współczesny projekt budowlany. Dobrze oceniony i rozsądnie zmodernizowany łukowy wariant stropu Kleina może jeszcze długo pracować bezpiecznie, ale wymaga więcej pokory niż nowoczesny system z katalogu. Jeśli przy remoncie trzymasz się tej zasady, zwykle oszczędzasz sobie nie tylko kosztów, ale też poważnych błędów wykonawczych.
