Dolne podłączenie grzejnika ma sens wtedy, gdy instalacja ma być estetyczna, łatwa do zabudowy i zgodna z układem rur przygotowanym przed wykończeniem ścian. W praktyce podłączenie grzejnika od dołu wymaga dobrego dopasowania modelu grzejnika, zestawu zaworowego i wysokości podejść, bo tu błędy wychodzą szybciej niż przy prostym wejściu bocznym. Poniżej rozkładam temat na konkretne kroki: jakie rozwiązanie wybrać, jak je zamontować, czego unikać i kiedy taki układ naprawdę ma przewagę.
Najważniejsze rzeczy, które warto sprawdzić przed montażem
- W wielu grzejnikach dolne przyłącza mają rozstaw 50 mm i gwint G 1/2", więc przed zakupem trzeba sprawdzić zgodność wymiarów.
- Nie każdy model nadaje się do takiego montażu, a część grzejników występuje osobno jako wersja prawa i lewa.
- Najważniejsze są trzy elementy: właściwy grzejnik, dopasowany zestaw zaworowy i poprawnie wyprowadzone rury.
- Po montażu grzejnik trzeba dokładnie odpowietrzyć, bo powietrze zbiera się w górnej części.
- Zbyt mała odległość od podłogi lub parapetu może obniżyć realną moc grzewczą.
- Jeśli rury mają być schowane w ścianie albo podłodze, dolne przyłącze zwykle daje najlepszy efekt wizualny.
Na czym polega dolne podłączenie i kiedy ma sens
Najprościej mówiąc, dolne przyłącze oznacza, że rury zasilające i powrotne wchodzą do grzejnika od spodu, a nie z boku. To rozwiązanie szczególnie dobrze sprawdza się tam, gdzie przewody można poprowadzić w podłodze, w bruździe w ścianie albo w zabudowie, więc po remoncie instalacja wygląda czyściej. Ja patrzę na to tak: jeśli planujesz nową łazienkę, salon albo odświeżenie pokoju bez widocznych rur, dolne wejście często wygrywa z bocznym właśnie przez estetykę i łatwiejsze wykończenie wnętrza.
| Wariant | Co oznacza w praktyce | Kiedy ma największy sens | Na co uważać |
|---|---|---|---|
| Centralne podłączenie od dołu | Rury wychodzą w osi grzejnika, zwykle w rozstawie 50 mm | Nowe instalacje i remonty planowane od zera | Trzeba dobrze ustawić wysokość podejść jeszcze przed montażem grzejnika |

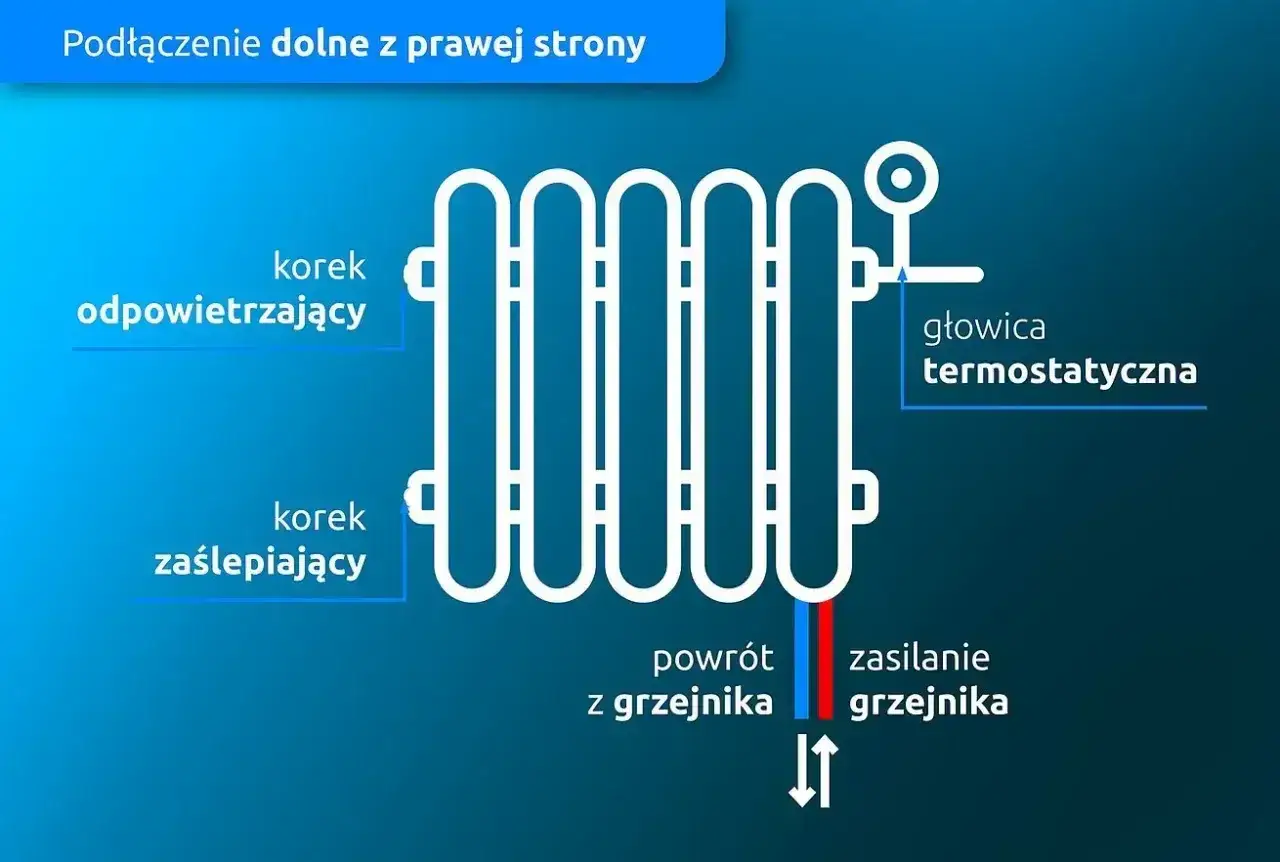

| Dolne podłączenie z prawej lub lewej strony | Króćce są przesunięte na jedną stronę korpusu | Gdy układ rur już istnieje i chcesz ograniczyć kucie | Wersję trzeba zamówić zgodnie z układem instalacji |
| Boczne podłączenie | Rury wchodzą z boku grzejnika | Przy starszych instalacjach i prostych wymianach | Rury są bardziej widoczne i trudniej je ukryć |
Jeżeli model grzejnika i rozstaw podejść nie będą do siebie pasować, estetyka szybko przestaje mieć znaczenie, więc kolejny krok to dobór właściwego sprzętu i osprzętu.
Jakie grzejniki i zawory są do tego przewidziane
Tu nie ma miejsca na zgadywanie. W praktyce trzeba sprawdzić, czy grzejnik ma fabryczne króćce dolne, czy układ zaworowy pasuje do jego wersji i czy instalacja jest dwuprzewodowa, czy jednorurowa. W wielu grzejnikach panelowych spotyka się dwa dolne przyłącza G 1/2" w rozstawie 50 mm, a w wersjach z podłączeniem środkowym rury wchodzą w osi grzejnika, co bardzo ułatwia planowanie na etapie stanu surowego.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Grzejnik z dolnymi króćcami | Ma fabrycznie przygotowane wejścia od spodu | Nie każdy model daje się sensownie przerobić z bocznego na dolne |
| Wersja z podłączeniem środkowym | Pozwala wyprowadzić podejścia w osi urządzenia | Wymaga dokładnego ustalenia wysokości i osi montażu |
| Wkładka zaworowa | Reguluje przepływ wody przez grzejnik | To ona decyduje o tym, czy głowica termostatyczna będzie pracowała poprawnie |
| Zawór odcinający i powrotny | Umożliwia odcięcie grzejnika i serwis bez rozbierania całej instalacji | Muszą pasować do strony wykonania i gwintu |
| Odpowietrznik | Usuwa powietrze z górnej części grzejnika | Po montażu powinien być łatwo dostępny |
W praktyce najwięcej problemów robi nie sam grzejnik, tylko niedopasowany zestaw zaworowy. Warto pamiętać, że część modeli występuje jako wersja prawa, a lewa bywa dostępna tylko na zamówienie, więc przed zakupem sprawdzam rysunek techniczny, a nie tylko opis handlowy.
Jak zamontować grzejnik bez poprawiania ściany
Jeśli instalacja jest dwuprzewodowa, montaż jest dość logiczny: najpierw ustawiasz punkty przyłącza, potem zawory, a na końcu sam grzejnik. Przy układzie jednorurowym robi się to bardziej ostrożnie, bo trzeba zachować zgodność z projektem i nie wolno traktować takiego podłączenia jak zwykłej wymiany elementu. Ja zawsze radzę zacząć od schematu producenta, bo tam są rozpisane kierunek przepływu, strona zasilania i miejsce powrotu.
- Wyłącz źródło ciepła i odetnij fragment instalacji, na którym pracujesz.
- Spuść wodę z odcinka instalacji, żeby nie pracować pod ciśnieniem.
- Wyznacz oś grzejnika i sprawdź wysokość podejść, zwłaszcza przy centralnym dolnym przyłączu.
- Zamontuj uchwyty i sprawdź poziom, zanim zawiesisz grzejnik.
- Przygotuj zawór zasilający, powrotny i uszczelnienia zgodnie z instrukcją.
- Zawieś grzejnik, dokręć połączenia i zostaw dostęp do odpowietrznika.
- Napełnij instalację, odpowietrz grzejnik i sprawdź szczelność wszystkich połączeń.
W tym miejscu liczy się dokładność, nie pośpiech. Jeżeli rura jest wyprowadzona o kilka milimetrów za nisko albo za wysoko, później zaczynają się prowizorki, a przy dolnym podłączeniu takie poprawki widać od razu.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
W praktyce większość problemów nie wynika z samego dolnego przyłącza, tylko z błędów montażowych albo złego doboru elementów. Często grzejnik jest poprawny, a mimo to grzeje nierówno, hałasuje albo wymaga ciągłego odpowietrzania. To zwykle sygnał, że coś zostało pominięte na etapie montażu.
- Pomieszanie zasilania z powrotem - grzejnik może grzać słabiej, a zawór termostatyczny nie będzie pracował tak, jak powinien.
- Brak zgodności z wersją prawa/lewa - to częsty problem przy zamówieniu grzejnika bez sprawdzenia rysunku technicznego.
- Za mały odstęp od podłogi lub parapetu - ogranicza cyrkulację powietrza i może obniżyć realną moc grzejnika.
- Zbyt ciasne zabudowanie odpowietrznika - później każda obsługa staje się kłopotliwa.
- Brak odpowietrzenia po pierwszym uruchomieniu - powietrze zbiera się u góry i powoduje bulgotanie oraz słabsze grzanie.
- Brak regulacji przepływu - bez nastawy wstępnej jeden grzejnik potrafi zabierać za dużo wody z obiegu.
Jeśli grzejnik po uruchomieniu szumi, ma zimną górę albo pracuje nierówno, nie zakładam od razu wady samego urządzenia. Najpierw sprawdzam przepływ, odpowietrzenie i ustawienie zaworów, bo właśnie tam najczęściej kryje się błąd. To prowadzi już prosto do pytania, czy dolne przyłącze w ogóle wpływa na komfort i zużycie energii.
Czy dolne przyłącze zmienia komfort i zużycie energii
Samo dolne podłączenie nie jest z definicji ani lepsze, ani gorsze energetycznie od bocznego. O efekcie decydują przede wszystkim: moc grzejnika, poprawny przepływ wody, odpowietrzenie i to, czy urządzenie ma odpowiednio zaprojektowaną wkładkę zaworową. Jeśli wszystko jest zrobione dobrze, różnica w komforcie bywa praktycznie niezauważalna, a największa korzyść to porządek wizualny i łatwiejsze ukrycie rur.
| Kryterium | Dolne przyłącze | Boczne przyłącze |
|---|---|---|
| Estetyka | Lepsza, bo rury można schować | Gorsza, bo podejścia są bardziej widoczne |
| Planowanie remontu | Bardzo wygodne przy nowych podejściach | Wygodne przy istniejących pionach |
| Serwis | Wymaga dobrego dostępu do dolnego zestawu | W niektórych układach łatwiejsza obsługa |
| Wpływ na moc | Neutralny, jeśli grzejnik i zawory są dobrze dobrane | Neutralny, jeśli instalacja jest poprawnie zrównoważona |
W praktyce największą różnicę robi nie sam kierunek podłączenia, tylko geometria montażu. W części instrukcji producentów pojawia się zasada, że grzejnik powinien mieć co najmniej 100 mm od podłogi i parapetu, a przy zejściu do 70-100 mm trzeba liczyć się z korektą mocy rzędu 5-10%. Poniżej 70 mm lepiej po prostu dobrać niższy model, zamiast ratować montaż na siłę.
Co sprawdzić przed zakupem, żeby nie przerabiać instalacji
Najlepsze decyzje zapadają jeszcze przed zamówieniem grzejnika. Ja zawsze sprawdzam pięć rzeczy: rozstaw podejść, stronę wykonania, typ instalacji, miejsce na zawór i odpowietrznik oraz to, czy później da się normalnie serwisować cały układ. Jeśli choć jeden z tych punktów jest niejasny, wolę poprawić projekt teraz niż po położeniu płytek albo pomalowaniu ścian.
- Rozstaw i wysokość podejść - muszą pasować do konkretnego modelu, a nie tylko do ogólnego opisu w sklepie.
- Strona wykonania - prawa i lewa wersja nie są tym samym, nawet jeśli zdjęcia wyglądają podobnie.
- Typ instalacji - dwuprzewodowa, jednorurowa, z kotłem, z pompą ciepła, z zaworem mieszającym.
- Rodzaj zaworów - zestaw musi współgrać z grzejnikiem i głowicą termostatyczną.
- Dostęp serwisowy - grzejnik kiedyś trzeba będzie odpowietrzyć, odciąć albo zdjąć.
Jeżeli instalacja ma być schowana, dobrze jest od razu przewidzieć też miejsce na przyszłą obsługę, bo sam montaż to tylko pierwszy etap. W praktyce najwięcej oszczędza nie ten, kto kupi najtańszy zestaw, ale ten, kto od początku dopasuje wszystko do rzeczywistych warunków w pomieszczeniu.
Co zostaje do zrobienia po montażu, żeby układ działał bez niespodzianek
Po zamknięciu połączeń praca się nie kończy. Trzeba jeszcze sprawdzić, czy grzejnik nagrzewa się równomiernie, czy nie ma bulgotania, czy zawory trzymają szczelność i czy po pierwszym dniu pracy nie spadła temperatura w pomieszczeniu. To są proste testy, ale właśnie one pokazują, czy układ został wykonany porządnie.
Ja zawsze wracam do instalacji po 24 godzinach. Krótkie odpowietrzenie, szybki przegląd połączeń i kontrola, czy nic nie zawilgociło się przy śrubunkach, potrafią oszczędzić wielu nerwów później. Dobrze zaplanowane podłączenie grzejnika od dołu daje wtedy dokładnie to, czego oczekujesz: porządek, wygodę i mniej poprawek po remoncie.
Jeśli wszystko jest ciepłe, ciche i szczelne, dolne przyłącze robi swoją robotę po prostu dobrze. A kiedy instalacja jest zaplanowana z głową od początku, grzejnik nie staje się problemem technicznym, tylko normalnym, wygodnym elementem domu, o którym na co dzień nie trzeba już myśleć.
